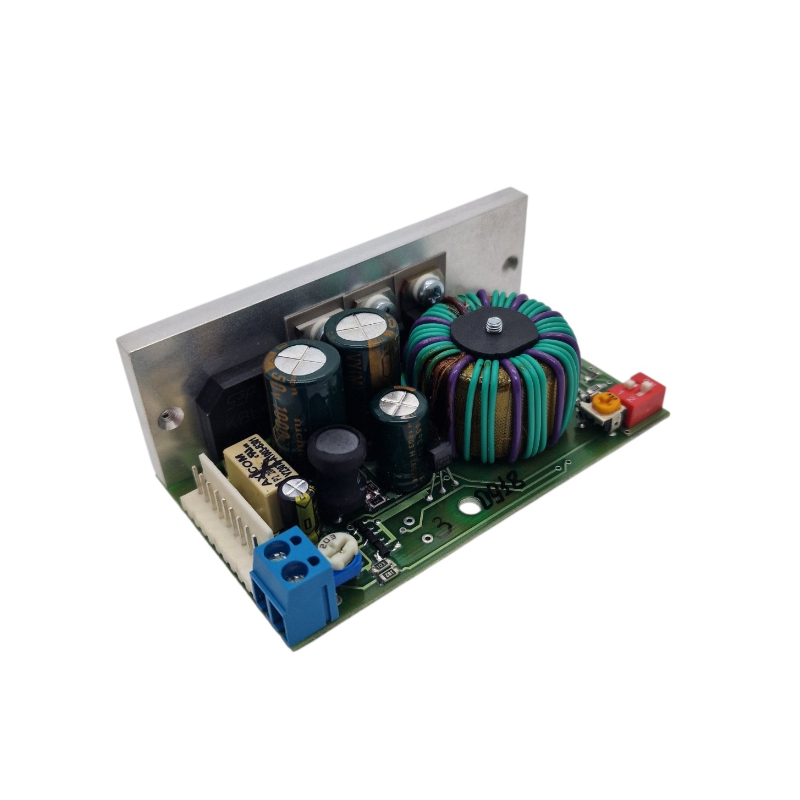

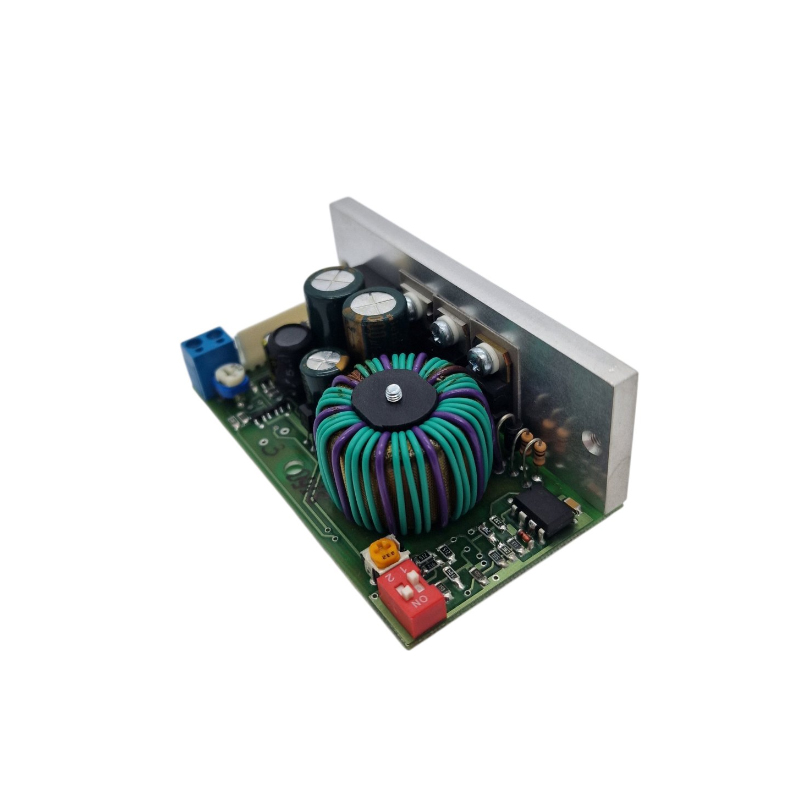

Вузол мікропроцесорного управління мікродвигуном служить
для управління щіточними мікромоторами.
Являє собою функціонально і конструктивно закінчений вузол, призначений для
інсталювання і роботи в складі стоматологічної установки тощо …
Вузол повинен експлуатуватися в умовах закритих опалювальних приміщеннях.
Комплект поставки:
Плата МКМД-80 – 1шт.
Монтажні:
– змінний резистор 5 кОм з ручкою-1шт.
– тумблер – 2шт.
– вилка десяти контактна з кабелем 0,3 м-1шт.
– Експлуатаційна документація: паспорт-1шт.
– Упаковка 1шт
Пристрій і принцип роботи:
Вузол є імпульсний джерело живлення з плавно
регульованою вихідною напругою.
Максимальні робочі напруги і струми мають два фіксованих
значеннявідповідно: 24 В і 30 В; 2 А і 2,5 А.
Вибір зазначених параметрів залежить від паспортних даних використовуваного
мікродвигуна і здійснюється за допомогою DIP перемикача.
Різні комбінації цих параметрів дозволяють забезпечити нормальну
роботу практично всіх використовуваних зараз мікромоторів:
LB35 HATAKEYAMA; SDEM40E; МС2, МС2 ISOLITE 300, МТЗ BIEN AIR;
SAEYANG, MICRO NХ-100Е, STRONG і інших.
Крім цього, вузол має ряд корисних додаткових можливостей і функцій:
– Регyліровка початку обертання валу (мінімальної напруги
на м / двигуні при напрузі керування 0 В) дозволяє врахувати побажання прискіпливих споживачів.
– Підтримка (електронна стабілізація) швидкості обертання при зміні навантаження.
– Захист від надмірного навантаження шляхом переходу схеми в режим стабілізації струму і уявлення
аварійного звукового сигналу дозволяє зберегти дорогий м / двигун.
– Електронне гальмо в поєднанні з пристроєм плавного старту виключає різкі поштовхи під час
роботи, що значно подовжує термін служби інструментів і м / двигуна,
а також підвищує комфортність роботи з ними.
– Реверс здійснюється за безпечним методом при будь-якій швидкості обертання
автоматично: повна зупинка-зміна напрямку обертання
плавний старт в обране значення, дозволяє зберегти дорогий м / двигун
при випадковому або помилковому включенні режиму в великих швидкостях обертання.
Технічні характеристики:
– напруга живлення:
– змінний, В / Гц 24/50
– постійний, В 30
– вихідна напруга, В 24/30
– робочий струм, А 2 / 2,5
– час старту (зупинки) двигуна, не менше, з 0,8
– максимальне навантаження на валу, при якому працює електронна
стабілізація швидкості обертання, Н 200
– потужність, споживана від мережі, не більше, ВА 90
– габарити, не більше, мм 90 х 50 х 35
– маса, не більше, кг 0,14
